組合式不銹鋼水箱
發布時間：2021-06-04 09:48:31點擊量：4508
一、制造標準：國家建筑標準設計圖集02S101
二、選用材質:SUS304系列、SUS316系列或SUS444系列
三、適用范圍：
各類工業、民用建筑給水、暖通，消防系統：
食品、飲料、造酒、水處理行業：
醫藥、石油、化工行業
靈活、合理的板形設計可適各種尺寸組合的容器。
四、產品特點：
選材優質精良
優質食品級不銹鋼SUS304極大延長可水箱的使用壽命，并能較好防止水質的二次污染。

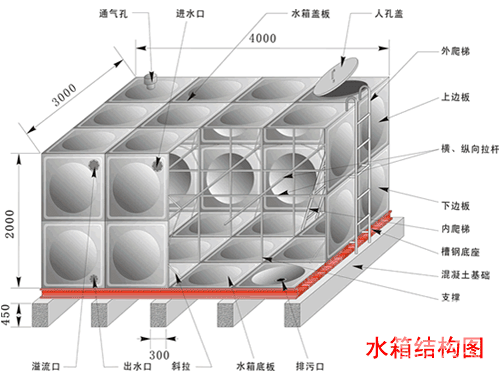

結構獨特合理
**度的沖壓板及箱內分布均勻的不銹鋼拉筋使箱體承壓均勻合理。
施工方便快捷
標準沖壓板塊1000×1000、1000×500、500×500mm隨意裝配現場組裝焊接，無需吊裝設備。
箱體輕盈美觀
高質量的沖壓工藝，既保證了箱體**限度的承壓需要，又降低了材料厚度，滿足了箱體的美觀實用要求。
五 安裝說明
1、水箱基礎要求
砼基礎幾何尺寸應按GB02S101有關規定制定。
砼基礎平面高低差＜5mm
2、水箱的安裝，施工和驗收
專業焊工現場氬弧焊接。
施工現場有標準電源。水箱四周有≥500mm的檢修空間。
外觀檢驗無銹蝕，無污染：注滿水2-3h，箱體無明顯變形，焊縫無滲漏為合格。
3、水箱的使用、維修和保養
配管時，切勿向配管進出水口施加過大的負荷。
不要將閥門及大口徑管道的重量直接施加到水箱水口，必要時設置管道支撐：
對焊接管的膨脹、收縮、振動必須裝伸縮柔性接頭。
4、水箱配置及配套附件
本公司水箱供貨范圍箱體、帶鎖人孔、爬梯、短管及單片法蘭。
本公司還可以根據用戶的要求提供配套的附件，如：浮球閥、玻管液位計及各種水箱**設備等。
序號 | 公稱容積 | 箱體尺寸 | 外形尺寸 | 鋼板厚度 | 接管直徑DN | 部位參數 | 基礎參數 | 水箱重量 | |||||||||||||||
L | B | H | L1 | B1 | H1 | 箱頂 | 箱底 | 箱壁 | |||||||||||||||
1段 | 2段 | 3段 | 進水管 | 出水管 | 溢流管 | 泄水管 | h1 | h2 | h3 | L3 | L2 | n | |||||||||||
1 | 1 | 1000 | 1000 | 1000 | 1170 | 1170 | 1085 | 1.5 | 2.0 | 1.5 | 40 | 40 | 50 | 50 | 100-160 | 120-150 | 150 | 1000 | 1300 | 2 | 143 | ||
2 | 2 | 2000 | 1000 | 1000 | 2170 | 1170 | 1085 | 1.5 | 2.0 | 1.5 | 50 | 50 | 70 | 50 | 100-160 | 120-150 | 150 | 2000 | 2300 | 2 | 237 | ||
3 | 4 | 2000 | 2000 | 1000 | 2170 | 2170 | 1085 | 1.5 | 2.0 | 1.5 | 70 | 70 | 80 | 50 | 100-160 | 120-150 | 150 | 2000 | 2300 | 2 | 390 | ||
4 | 8 | 2000 | 2000 | 2000 | 2170 | 2710 | 2085 | 1.5 | 2.5 | 1.5 | 2.0 | 80 | 80 | 100 | 50 | 120-150 | 120-150 | 150 | 2000 | 2300 | 2 | 667 | |
5 | 12 | 3000 | 2000 | 2000 | 3170 | 2710 | 2085 | 1.5 | 2.5 | 1.5 | 2.0 | 100 | 100 | 150 | 70 | 120-150 | 120-150 | 150 | 2000 | 3300 | 2 | 912 | |
6 | 16 | 4000 | 2000 | 2000 | 4170 | 2710 | 2085 | 1.5 | 2.5 | 1.5 | 2.0 | 125 | 125 | 150 | 70 | 120-150 | 120-150 | 150 | 2000 | 4300 | 3 | 1155 | |
7 | 18 | 3000 | 3000 | 2000 | 3170 | 3170 | 2085 | 1.5 | 2.5 | 1.5 | 2.0 | 125 | 125 | 150 | 70 | 120-150 | 120-150 | 150 | 2000 | 2300 | 2 | 1219 | |
8 | 24 | 4000 | 3000 | 2000 | 4170 | 3170 | 2085 | 1.5 | 2.5 | 1.5 | 2.0 | 150 | 150 | 200 | 70 | 120-150 | 120-150 | 150 | 2000 | 4300 | 3 | 1528 | |
9 | 30 | 5000 | 3000 | 2000 | 5170 | 3170 | 2085 | 1.5 | 2.5 | 1.5 | 2.0 | 150 | 150 | 200 | 70 | 120-150 | 120-150 | 150 | 2000 | 5300 | 3 | 1832 | |
10 | 32 | 4000 | 4000 | 2000 | 4170 | 4170 | 2085 | 1.5 | 2.5 | 1.5 | 2.0 | 150 | 150 | 200 | 80 | 140 | 120-150 | 150 | 2000 | 4300 | 3 | 1914 | |
11 | 40 | 5000 | 4000 | 2000 | 5170 | 4170 | 2085 | 1.5 | 2.5 | 1.5 | 2.0 | 150 | 150 | 200 | 80 | 140 | 120-150 | 150 | 2000 | 5300 | 3 | 2303 | |
12 | 48 | 6000 | 4000 | 2000 | 6170 | 4170 | 2085 | 1.5 | 2.5 | 1.5 | 2.0 | 150 | 150 | 200 | 80 | 140 | 120-150 | 150 | 2000 | 6300 | 4 | 2672 | |
13 | 75 | 5000 | 5000 | 3000 | 5170 | 5170 | 3085 | 1.5 | 3.0 | 1.5 | 2.0 | 2.5 | 150 | 150 | 200 | 80 | 140 | 120-150 | 150 | 2000 | 4300 | 3 | 3689 |
14 | 90 | 6000 | 5000 | 3000 | 6170 | 5170 | 3085 | 1.5 | 3.0 | 1.5 | 2.0 | 2.5 | 150 | 150 | 200 | 80 | 140 | 120-150 | 150 | 2000 | 6300 | 4 | 4267 |
15 | 105 | 7000 | 5000 | 3000 | 7170 | 5170 | 3085 | 1.5 | 3.0 | 1.5 | 2.0 | 2.5 | 150 | 150 | 200 | 80 | 150 | 150 | 150 | 2000 | 7300 | 4 | 4842 |
16 | 120 | 8000 | 5000 | 3000 | 8170 | 5170 | 3085 | 1.5 | 3.0 | 1.5 | 2.0 | 2.5 | 150 | 150 | 200 | 100 | 150 | 150 | 150 | 2000 | 8300 | 5 | 5418 |
17 | 144 | 8000 | 6000 | 3000 | 8170 | 6170 | 3085 | 1.5 | 3.0 | 1.5 | 2.0 | 2.5 | 150 | 150 | 200 | 100 | 160 | 150 | 150 | 2000 | 8300 | 5 | 6258 |
18 | 180 | 10000 | 6000 | 3000 | 10170 | 6170 | 3085 | 1.5 | 3.0 | 1.5 | 2.0 | 2.5 | 150 | 150 | 200 | 100 | 160 | 150 | 150 | 2000 | 10300 | 6 | 7584 |
